CARACTÉRISTIQUES

• Haut-parleur IP de sonorisation publique (PA).
• SIP sécurisé à l’aide de TLS et SRTP.
• Multidiffusion évolutive.
• Voix HD à large bande pour une parole haute intelligibilité.
• Contrôle dynamique du volume sensible aux niveaux de bruit ambiant.
• Excellente capacité de lecture de musique de fond, prenant en charge la réponse en fréquence à très large bande.
• Haut-parleur compatible Talkback.
• Personnalisez les fichiers WAV pour les notifications/alertes d'urgence et la sonnerie forte du téléphone.
• Configuration via une interface Web conviviale ou un provisionnement automatique.
• PoE (IEEE 802.3af).
• • Idéal pour les couloirs et les espaces communs dans les espaces d'enseignement, de vente au détail, d'hôtellerie, de soins de santé et de bureaux commerciaux.

Description

Haut-parleur IP large bande

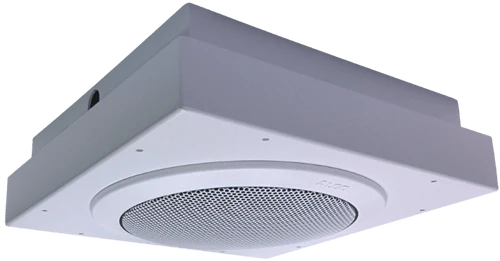

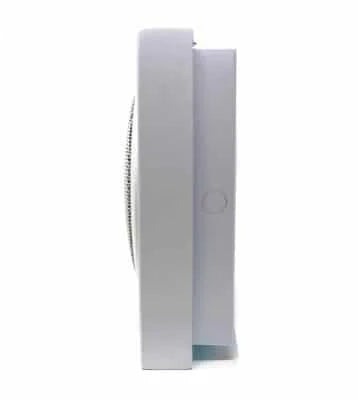

Le haut-parleur à montage en surface 8189 SIP prend en charge le codec vocal Wideband G.722 HD. Par conséquent, l'audio du haut-parleur est d'une intelligibilité et d'une clarté élevées pour la radiomessagerie IP des annonces vocales et les notifications d'urgence. Le résultat est de meilleurs scores STI-PA, ce qui est important pour répondre aux normes telles que NFPA 72 et NEMA SB-40 pour les communications d'urgence dans l'éducation.

Un son clair, net et riche – pour la voix et la musique de fond

Le 8189 est un haut-parleur capable de écouter de la musique et prenant en charge la réponse en fréquence à très large bande. En utilisant l'entrée musicale de l' adaptateur de radiomessagerie 8301 , la musique peut être diffusée vers le haut-parleur 8189 en multidiffusion. Le flux musical peut être configuré avec une priorité inférieure pour permettre la recherche de personnes vocales, les alertes d'urgence et les tonalités/annonces programmées pour interrompre la musique de fond.

Faites évoluer les haut-parleurs de radiomessagerie IP Algo avec la multidiffusion

Le haut-parleur IP 8189 prend en charge l'envoi ou la réception multidiffusion. En conséquence, de nombreux haut-parleurs Algo IP peuvent être déployés pour couvrir n'importe quelle taille de bâtiment, de campus (par exemple, les salles de classe d'une école, d'un collège ou d'une université) ou d'une entreprise. Il n'y a pas de limite au nombre d'appareils faisant partie d'une multidiffusion et un minimum d'activité de trafic réseau est utilisé.

Un seul 8189 enregistré peut être configuré pour effectuer une multidiffusion vers n'importe quel nombre et combinaison de haut-parleurs IP Algo, de lumières stroboscopiques, d'adaptateurs de radiomessagerie et de téléphones IP pris en charge par la multidiffusion.

La multidiffusion offre une évolutivité rentable en utilisant un minimum de points de terminaison enregistrés SIP, car seul le point de terminaison désigné pour envoyer la multidiffusion doit être enregistré. Les appareils configurés pour recevoir la multidiffusion n'ont pas besoin d'enregistrement.

N'importe quelle combinaison et n'importe quel nombre de points de terminaison Algo IP peuvent être configurés en multidiffusion pour les alertes d'urgence afin de couvrir n'importe quelle taille de pièce, de bâtiment, de campus ou d'entreprise.

La prise en charge est disponible pour la multidiffusion RTP, en plus de Polycom Group Page, Singlewire InformaCast (référence 8189-IC ) et Syn-Apps Revolution.

Utilisation de la multidiffusion pour la recherche de zones

La recherche de zones multidiffusion pour jusqu'à 50 zones peut être configurée à partir d'un seul haut-parleur IP 8189. Les zones peuvent être sélectionnées de deux manières. Une option consiste à mapper les zones de page de multidiffusion à des extensions SIP individuelles sur le haut-parleur. Cinquante (50) extensions de pages sont disponibles à cet effet. Alternativement, afin de minimiser les enregistrements SIP, les zones de recherche de multidiffusion peuvent être configurées dans SIP Audio Alerter en tant que sélection d'appui sur une touche DTMF à l'aide du clavier de numérotation du téléphone effectuant l'appel de recherche de personnes.

Remarque : Des zones de recherche supplémentaires peuvent être configurées en enregistrant des enceintes Algo IP individuelles pour une recherche de personnes dans une pièce spécifique (par exemple, une salle de classe). Les haut-parleurs avec enregistrements SIP peuvent également être configurés pour être membres/récepteurs de zones de multidiffusion.

Contrôle du volume dynamique et talkback

Le volume du haut-parleur peut être configuré via l'interface graphique Web du point de terminaison. Cependant, le microphone du haut-parleur 8189 peut également être utilisé pour surveiller et adapter le volume du haut-parleur en fonction des niveaux de bruit de fond. Cette fonctionnalité unique d’Algo s’appelle Ambient Noise Compensation. Lorsque de nombreuses enceintes sont déployées dans une pièce/un couloir/un espace commun, le volume peut s'ajuster automatiquement aux niveaux de bruit de fond à l'emplacement de chaque enceinte. La compensation du bruit ambiant permet de garantir que les annonces et les alertes sont entendues mais jamais trop fortes.

Talkback est pris en charge dans le 8189. Cette fonctionnalité peut être activée pour un appel de recherche de personnes à l'aide du microphone du haut-parleur.

Extensions SIP multi-applications

Plusieurs enregistrements SIP sont disponibles dans ce haut-parleur IP, y compris les extensions Page (50), Alerte d'urgence (10) et Ring (10). Sur Page, l'orateur répondra automatiquement lorsqu'il sera appelé pour faire des annonces vocales de sonorisation publique (PA). Pour les extensions Ring et Alerte d'urgence, le haut-parleur lit un fichier WAV configurable à partir de la mémoire de l'appareil de 1 Go lorsque l'extension est appelée (par exemple, des sonneries pour les alertes téléphoniques, des alertes de notification pour les événements de sûreté/sécurité/d'urgence et des annonces d'information).

Alerte de notification d'urgence

Pour les alertes de notification d'événements de sûreté, de sécurité et d'urgence, deux options d'activation sont disponibles :

• Composez un poste d’alerte d’urgence.
• Connectez un bouton à l’entrée relais du haut-parleur.

Jusqu'à 10 extensions d'alerte d'urgence peuvent être enregistrées sur le haut-parleur 8189 SIP, permettant d'activer différents types d'alertes lorsque l'extension est appelée (par exemple, verrouillage, évacuation, abri, tout est clair, etc.). Les fichiers WAV personnalisés peuvent être téléchargés sur la mémoire de l'appareil de 1 Go. Une fonction d'appel pour annuler est disponible pour permettre à l'alerte d'urgence de jouer en continu aussi longtemps que vous le souhaitez jusqu'à son annulation. Alternativement, l'alerte de fichier WAV peut être configurée pour être lue pendant une durée prédéfinie. L'utilisateur n'est pas obligé de rester au téléphone lorsqu'il appelle le poste d'alerte d'urgence. Dès que l'appel est passé, le point de terminaison Algo lit le fichier WAV tel que configuré, rendant les alertes d'urgence simples et efficaces à partir de n'importe quel téléphone ou appareil dans l'environnement UC. Si l'extension Appel pour annuler est configurée, la même extension d'annulation s'appliquera à toutes les extensions d'alerte d'urgence enregistrées.

Comme option alternative pour les alertes d'urgence, tout bouton ou accessoire fournissant une fermeture de contact, y compris les boutons Algo 1202 et 1203 , peut être câblé à l'entrée relais 8188 à l'aide d'une simple paire torsadée de calibre 24. Trois options de configuration sont disponibles via l'entrée relais du haut-parleur lors de l'activation du bouton :

• Lire et/ou multidiffuser une alerte
• Appelez un poste cible et lisez un WAV discret
• Appelez un poste cible et passez un appel bidirectionnel via le microphone du haut-parleur

Caractéristiques

Pouvoir
ENTRÉE DE PUISSANCE	PoE (IEEE 802.3af classe 0) 48 V, 12,95 W
MAXIMUM D'ÉNERGIE	12,95 W
PUISSANCE AU RALENTI	Nominale 2W

siroter
EXTENSIONS SIP	50 pages (capable de répondre en mains libres)
	10 Alerte d'urgence
	10 anneaux
PROTOCOLES DE SIGNALISATION/TRANSPORT SIP	UDP, TCP, TLS, RTP, SRTP

Multidiffusion + Compatibilité tierce
RTP Multicast (envoyer et recevoir 50 zones)
Page du groupe Polycom
Singlewire InformaCast (licence supplémentaire requise)
Révolution des applications synthétiques

Configuration et approvisionnement
CONFIGURATION	Interface Web ou serveur de provisioningInterface Web : HTTP, HTTPSProvisioning : TFTP, FTP, HTTP, HTTPSDHCP Options 66, 150, 160Redémarrage via SIP 'check-sync'
SURVEILLANCE	Compatible avec tout logiciel de surveillance SNMP tiers ou le contrôleur Algo 8300

La mise en réseau
LA MISE EN RÉSEAU	IPv4, DHCP, VLAN
COUCHE DE LIEN	LLDP, CDP
QOS	DSCP (SIP, RTP, RTCP)
NAT	STUN, TURN, CRLF Keep Alive, SIP sortant
RÉSOLUTION D'ADRESSE	DNS, enregistrement SRV
REDONDANCE	Serveur SIP secondaire et tertiaire
TEMPS	Serveur NTP (jusqu'à quatre)

l'audio
CONFÉRENCIER	Coaxial de 6,5″ (16,5 cm) avec tweeter à dôme PEI. Cône en polypropylène rempli de mica
SPL	97 dBA à 1 m (tonalité de 1 kHz)
FRÉQUENCE DE RÉPONSE	55 – 18 000 Hz (-10 dB)
ANGLE DE DISPERSION	140° (2 kHz -6 dB)
MICROPHONE	Omnidirectionnel : surveillance du réseau d'ordres et du bruit ambiant
CODECS AUDIO	G.711 loi U, G.711 loi A, G.722 large bande
MÉMOIRE AUDIO	1 Go de stockage audio

Entrée sortie
ENTRÉE RELAIS	Supervision de contact sec normalement ouvert ou normalement fermé à l'aide du bouton d'appel Algo 1202, du commutateur d'appel 1203, du contrôle de volume 1204 ou de la terminaison de la résistance EOL
SORTIE RELAIS	Max 30 V 50 mA (normalement ouvert)

Seuils de détection de consommation de courant d'entrée de relais :	Actif	Inactif	Altérer
NORMALEMENT OUVERT	>4 mA	<4mA	N / A
NORMALEMENT OUVERT AVEC SUPERVISION	>20mA	4-20mA	<4mA
NORMALEMENT FERMÉ	<4mA	>4 mA	N / A
NORMALEMENT FERMÉ AVEC SURVEILLANCE	4-20mA	>20mA	<4mA

SOURCE NOMINALE 12V, COURANT LIMITÉ À 40MA

Valeur typique de la résistance de supervision = 1k ohm

Environnemental et mécanique
ENVIRONNEMENTAL	0 à + 40 °C (32 à 104 °F) ; 10-95 % RH, sans condensation. Emplacements intérieurs secs uniquement
DIMENSIONS (PRODUIT)	12″x12″x3,38″ (30,5 cm x 30,5 cm x 8,6 cm)
POIDS (PRODUIT)	7 livres (3,2 kg)
POIDS (EXPÉDITION)	8 livres (3,6 kg)

Conformité
RoHS, CE, FCC Classe A, CISPR 22 Classe A, CISPR 24, CSA/UL (États-Unis et Canada), EN60950
